2 pulgadas-1,25 pulgadas
Ruixin

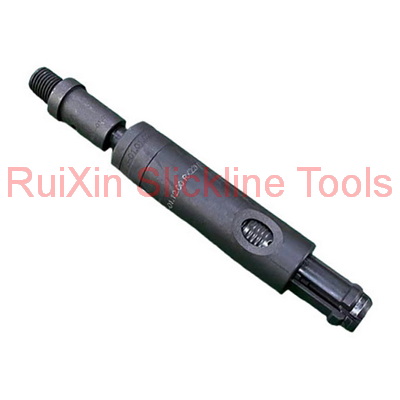

Herramienta de tracción tipo GS Wireline
Aleación de acero y aleación de níquel
chinabaoji
Línea alámbrica y línea de acero
Estándar
La herramienta de tracción con cable tipo GS se usa para tirar de cuellos de pesca internos, que pueden cortar y soltar un objeto hacia abajo y generalmente se usa para lanzar y pescar el cilindro de bloqueo, el empacador, el tapón del puente y otros con cuellos de pesca internos.Después de conectar la junta GU (junta de corte hacia arriba), se puede convertir en una herramienta de corte y liberación hacia arriba.
Tamaño | DE real | cuello de pesca | Diámetro de pesca | Conexión |
2″ | 1.81″ | 1.375″ | 1.38″ | 15/16″-10UN |
3″ | 2.72″ | 2.313″ | 2.31″ | 1-1/16″-10UN |
4″ | 3.62″ | 2.313″ | 3.12″ | 1-1/16″-10UN |
5″ | 4.5″ | 3.125″ | 4″ | 1-1/16″-10UN |
6″ | 5.56″ | 3.125″ | 4.75″ | 1-1/16″-10UN |
7″ | 5.83″ | 3.125″ | 5.38″ | 1-1/16″-10UN |
Nota: Más piezas personalizadas están disponibles a pedido.
1. Desmontaje:
1.1 Retire el pasador de seguridad con la herramienta para instalar pasadores.
1.2 Sujete el asiento del pasador de seguridad con un tornillo de banco.
1.3 Desenrosque el tornillo de fijación en el extremo a ras del hexágono interno en el cuello de pesca con una llave Allen.
1.4 Bloquee el lado opuesto de la cabeza del mandril con una llave, bloquee la parte inferior del cuello de pesca con una llave de tubo y atornille el cuello de pesca.
1.5 Bloquee la parte inferior de la llave para tubos y atornille el faldón.
1.6 Saque el mandril y saque todas las piezas.
2. Montaje:
2.1 Sujete la garra de pescar en la ranura del asiento fijo de la garra y colóquela en la falda.
2.2 Inserte el mandril desde la parte inferior de la falda.
2.3 Coloque el resorte secundario, el asiento del resorte y el resorte principal en la falda sucesivamente.
2.4 Atornille el asiento del pasador de seguridad y reserve un orificio para el pasador de seguridad.
2.5 Atornille el cuello de pesca e instale el tornillo de fijación del extremo al ras del hexágono interno.
2.6 Instale el pasador de seguridad con la herramienta para instalar pasadores.
2.7 Atornille la falda.
1. Después de desmontar la herramienta, inspeccione los daños de todas las piezas y cambie las piezas dañadas.
2. Durante el montaje de la herramienta, la superficie de la rosca debe pintarse con una fina capa de grasa.
3. Después del montaje, las roscas de conexión del cuello de pesca deben protegerse con un protector de roscas y marcarse para una aplicación de reserva.
